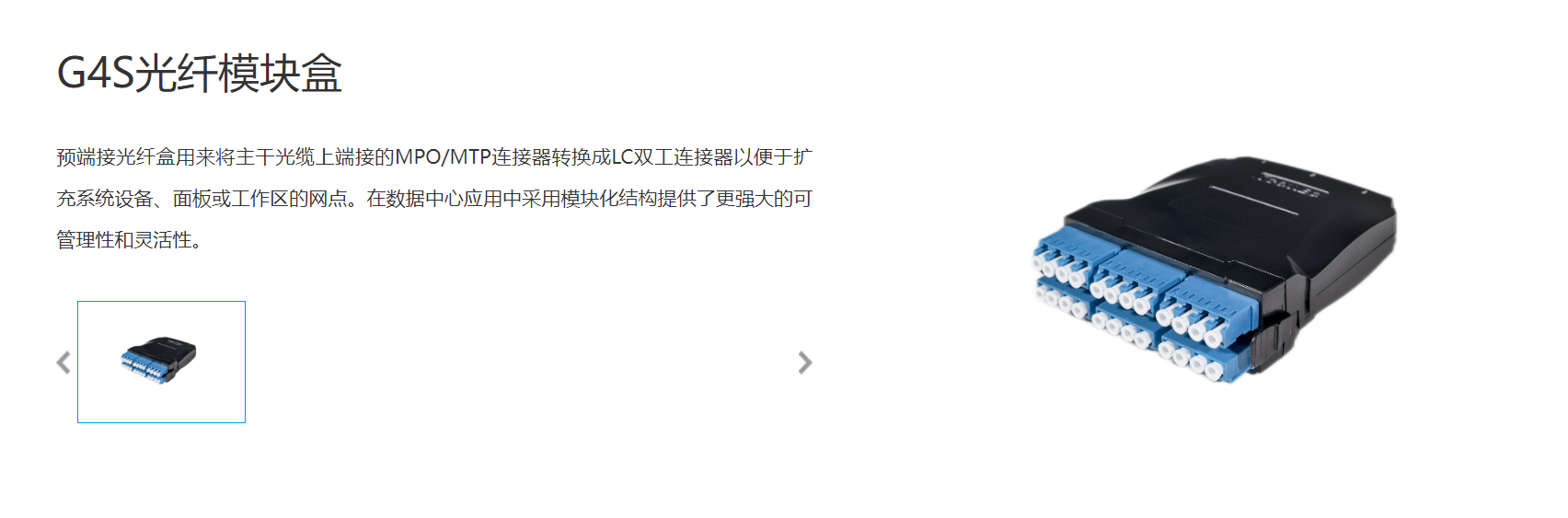

G4S光纤模块盒
- 分类：数据中心光配设备
- 发布时间：2025-12-08
- 访问量：0
1、产品应用
与G4s光纤配线架配合使用。
2、产品标准
塑胶件阻燃性能符合GB 5169.16的要求
TIA/EIA- 568-C3，ISO/IEC 11801
IEC 61754-7
TIA- 604-5(FOCIS5)
GB/T 2423.1-2008 电工电子产品环境试验 第2部分：试验方法 试验A：低温
GB/T 2423.2-2008 电工电子产品环境试验 第2部分：试验方法 试验B：高温
GB/T 2423.3-2006 电工电子产品环境试验 第2部分 试验方法 试验Cab：恒定湿热试验
GB/T 2423.17-2008 电工电子产品环境试验 第2部分: 试验方法 试验Ka：盐雾
GB/T 3873-1983 通信设备产品包装通用技术条件
GB/T 5169.9-2006 电工电子产品着火危险试验 第9部分：着火危险评定导则 预选试验规程的使用
GB/T 9286-1998 色漆和清漆 漆膜的划格试验
GB/T 12507.1-2000 光纤光缆连接器 第1部分：总规范
YD/T 778-2006 光纤配线架
YD/T 926.3-2009 大楼综合布线系统 第3部分：连接硬件和接插软线技术要求
YD/T 1618-2007 多芯光纤（缆）扇形分支连接器技术要求和测试方法
YD/T 1272.5-2009 光纤活动连接器 第五部分： MPO型
YD/T 1272.1-2003 光纤活动连接器 第一部分： LC型
YD/T 1272.3-2005 光纤活动连接器 第三部分： SC型
YD/T 987-1998 ST型光纤活动连接器
GB/T 12507.1-2000 光纤光缆连接器 第1部分 总规范
YD/T 1258.4-2005 室内光缆系列 第四部分：多芯光缆
3、产品特点
●采用优质钣金材质，表面静电环氧粉末喷涂，有较好的机械强度，外型美观大方，坚固耐用
●提供12芯、24芯等多个版本
●提供标准损耗和低损耗两种版本的MTP-LC预端接盒
●可实现1U最高96芯，4U最高288芯的配线密度
●采用更小的元器件，更加节省安装空间
●即插即用的设计，大大减少安装及MAC时间，无需培训，无需现场端接，节省因端接造成的时间和资金，无需现场检测
●100%工厂预端接并通过测试
4、主要技术参数
内 容
技术指标
产品尺寸
440mm*473mm*44mm(1U) 440mm*473mm*88mm(2U) 440mm*473mm*176mm(4U)
高度
1U/2U/4U
插入损耗
≤0.3dB
回波损耗
PC型≥45dB UPC型≥50dB APC型≥60dB
连接器寿命
1000次插拔后，插入损耗变化量＜0.1 dB
插拔力
MPO型：允许的插入力＜3.4N，允许的拔出力＜3.4N
LC型：允许的插入力＜19.6N，允许的拔出力＜19.6N
SC型：允许的插入力＜19.6N，允许的拔出力＜19.6N
ST型：允许的插入力＜19.6N，允许的拔出力＜19.6N
电气性能
绝缘电阻：＞20000MΩ/500V(DC)
耐电压：3000V(DC)/5s不击穿，无飞弧
工作温度
-25℃~+55℃
环境湿度
≤95%（+40℃时）
大气压力
70kPa ~ 106kPa
包装方式
采用纸箱、吸塑盒包装，适合各种交通工具运输；
存储环境温度：-40℃～+65℃，相对湿度：≤90%（+30℃）；
存储注意事项：库房内空气酸性、碱性或其它有害气体，应符合环保规定的要求
5、产品型号
产品型号
产品描述
iCONEC-DFSDFL01
G4S光纤配线架/空箱/1U/L型固定式/最大可装4个G4S系列MPO/MTP-LC模块或面板或盲板/最高密度96芯（DLC）
iCONEC-DFSDFC01
G4S光纤配线架/空箱/1U/机柜固定式/最大可装4个G4S系列MPO/MTP-LC模块或面板或盲板/最高密度96芯（DLC）
iCONEC-DFSDFB01
G4S光纤配线架/空箱/1U/网格桥架吊装固定式/最大可装4个G4S系列MPO/MTP-LC模块或面板或盲板/最高密度96芯（DLC
iCONEC-DFSDSL01
G4S光纤配线架/空箱/1U/滑动式/最大可装4个G4S适配器面板或盲板或MPO/MTP-LC模块/最高密度96芯（DLC）
iCONEC-DFSDSL02
G4S光纤配线架/空箱/2U/滑动式/最大可装8个G4S系列MPO/MTP-LC模块或面板或盲板/最高密度192芯（DLC）
iCONEC-DFSDSL04
G4S光纤配线架/空箱/4U/滑动式/最大可装16个G4S系列MPO/MTP-LC模块或面板或盲板/最高密度384芯（DLC）
iCONEC-DFSMTUMDE24
G4S模块盒/2个MTP12转6个四联LC/24芯/G657A2
iCONEC-DFSMTUMDA24
G4S模块盒/2个MTP12转6个四联LC/24芯/OM3
iCONEC-DFSMTUMDN24
G4S模块盒/2个MTP12转6个四联LC/24芯/OM4
iCONEC-DFSMTUMDD24
G4S模块盒/2个MTP12转6个四联LC/24芯/OM5
iCONEC-DFSMTUMDE12
G4S模块盒/1个MTP12转3个四联LC/12芯/G657A2
iCONEC-DFSMTUMDA12
G4S模块盒/1个MTP12转3个四联LC/12芯/OM3
iCONEC-DFSMTUMDN12
G4S模块盒/1个MTP12转3个四联LC/12芯/OM4
iCONEC-DFSMTUMDD12
G4S模块盒/1个MTP12转3个四联LC/12芯/OM5
iCONEC-DFSPDUM06
G4S适配器面板/3口/多模/四联LC/水绿色
iCONEC-DFSPDUS06
G4S适配器面板/3口/单模/四联LC/蓝色
iCONEC-DFSPDUM12
G4S适配器面板/6口/多模/四联LC/水绿色
iCONEC-DFSPDUS12
G4S适配器面板/6口/单模/四联LC/蓝色
iCONEC-DFSPSUM06
G4S适配器面板/3口/多模/双联SC/水绿色
iCONEC-DFSPSUS06
G4S适配器面板/3口/单模/双联SC/蓝色
iCONEC-DFSPSUM12
G4S适配器面板/6口/多模/双联SC/水绿色
iCONEC-DFSPSUS12
G4S适配器面板/6口/单模/双联SC/蓝色
iCONEC-DFSP00
G4S 盲板
iCONEC-DFSPMT006
G4S适配器面板/3口/双联MTP适配器/黑色
iCONEC-DFSPMT012
G4S适配器面板/6口/双联MTP适配器/黑色
